Установка варочной панели в столешницу: размеры выреза, крепление и что можно ставить под ней

Установка варочной панели в столешницу начинается с выреза по схеме своей панели: у 60-сантиметровых моделей он от 555 до 560 мм в ширину и от 475 до 500 мм в глубину, а столешница у большинства марок нужна толщиной от 28–30 мм. Второе, что я проверяю до разметки, — что окажется под панелью: большинство марок, чьи требования я сверяла, ставить её над посудомоечной машиной запрещают. Подключать газовую панель к газу имеет право только специализированная организация.

Размеры выреза под варочную панель и толщина столешницы

С ниши я начинаю любую встройку, и единого стандарта у варочной поверхности здесь нет. Ширина выреза под 60-сантиметровую панель почти у всех марок 560 мм, у Weissgauff HI и Darina — 555 мм, а по глубине разброс 25 мм: от 475 мм у Darina 1T1 BGC341 12B до 490–500 мм у Bosch PUE611BB5E.

В таблице — вырез, корпус и его высота по данным производителей; нахлёст показывает, на сколько корпус перекрывает край выреза с каждой стороны.

По высоте корпуса газовые панели расходятся сильнее индукционных: у Darina 81 мм и у Weissgauff HGG 641 BV 100 мм против 50–62 мм у индукции, а газовая Lex GVG 642A — всего 40 мм. Над ящиком или духовкой эта разница решает, встанет ли панель без переделки. Самый узкий нахлёст — 8 мм по ширине у Hansa BHIW6*: вырез 576 мм и шире её корпус уже не перекроет. Допуск на вырез марки тоже дают разный: Kuppersberg ICI 609 и Weissgauff HI — до +5 мм, Beko — +2 мм, Gorenje — +1 мм.

Толщину столешницы марки задают по-разному. Gorenje, Weissgauff HV/HI, Maunfeld, Kuppersberg и Haier ставят индукционные панели в столешницу от 30 мм, Hansa допускает от 28 до 40 мм, газовая Darina рассчитана на 30 или 40 мм. Из моделей, где толщина указана, в столешницу 26 мм встаёт только газовая Weissgauff HGG 641 BV с крепежом на 20–40 мм; Bosch, Beko и Lex толщину не называют.

Для узких панелей Weissgauff даёт вырез 265×495 мм под 30-сантиметровую модель и 430×495 мм под 45-сантиметровую — глубина та же, что у полноразмерной. Если ещё выбираете между узкой и полноразмерной индукцией, индукционные панели на 30–60 см стоит сравнить по размерам встройки до того, как пилить столешницу.

Монтаж заподлицо подходит не каждой панели: Gorenje разрешает его только моделям без скошенных краёв, а над духовкой при таком монтаже просит столешницу от 40 мм, в общей инструкции марки для этого случая стоит 45 мм.

Можно ли ставить варочную панель над посудомойкой и духовкой

Фразе «встраивается в любую кухню» я не верю, пока не посмотрю, что стоит под варочной панелью: посудомойка, духовой шкаф или ящик. У каждой марки на этот счёт свои требования.

Над посудомоечной машиной панель ставить запрещают Bosch, Gorenje, Hansa, Weissgauff HV/HI, Kuppersberg ICI 609 и Haier, Maunfeld такой монтаж не рекомендует, газовую панель Bosch над посудомойкой тоже ставить нельзя. Индукционная плита над посудомойкой — первое, что я убираю из проекта кухни.

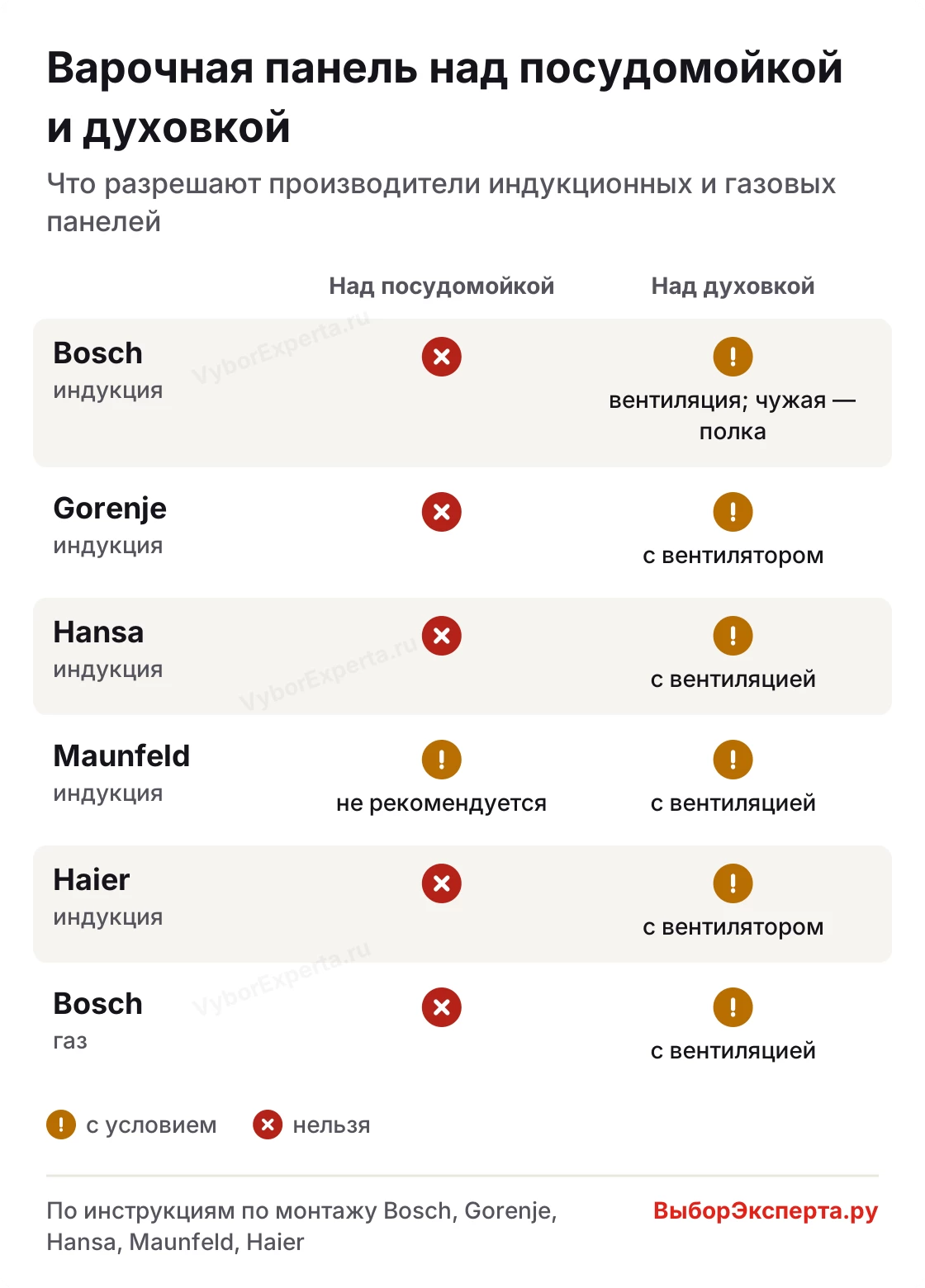

Над посудомоечной машиной эти марки варочную панель ставить запрещают, Maunfeld не рекомендует; над духовкой — только при вентиляции

С духовым шкафом условия мягче. Gorenje и Haier ставят индукционную панель над духовкой только с охлаждающим вентилятором, Hansa и Maunfeld запрещают монтаж над духовкой без вентиляции. У Bosch PUE611BB5E от верха столешницы до передней панели духовки нужно 30 мм, между духовкой и панелью — не меньше 5 мм, а над духовкой другой марки ставят деревянную промежуточную полку.

Ящику под панелью тоже нужен запас, и меряют его марки от разных точек. Hansa и Maunfeld оставляют не меньше 25 мм свободного места под низом столешницы, газовая Lex — зазор от 25 мм под панелью, Kuppersberg FQ 62 W — от 25 до 74 мм между низом прибора и поверхностью под ним. Gorenje над ящиком или полкой ставит термоизолирующую перегородку, а деревянную перегородку крепит не ближе 15 мм от низа панели; у индукционной Kuppersberg ICI 609 деревянная перегородка — не ближе 50 мм. Bosch добавляет условие к мебели: если на задней стенке нет 20 мм, на нижней стороне делают отверстие.

Посудомоечной машине в таком случае ищут другой модуль кухни, и его размеры удобно заранее проверить по чек-листу замеров ниши под посудомойку 45 или 60 см.

Как установить варочную панель в столешницу своими руками

Разметка и вырез

Разметку переносят со схемы своей панели, а не соседней: вырез 560×480 мм у Gorenje GI6432BSCE и 560×490 мм у Haier HHY-Y64SVB отличаются на сантиметр по глубине. Gorenje к тому же просит оставить не меньше 3 мм между стенками панели и краями выреза и 50 мм свободного места вокруг него.

Отступы считаю до того, как браться за врезку в столешницу. Maunfeld требует не меньше 40 мм от выреза до задней стенки или любой вертикальной поверхности. Hansa меряет от края отверстия до края столешницы: спереди не меньше 60 мм, сзади не меньше 50 мм, а до боковой стенки мебели — 55 мм. На столешнице глубиной 600 мм — минимум, который Hansa допускает, — у BHIW6* запаса не остаётся: 60 + 490 + 50 дают ровно 600 мм. У Maunfeld EVI.594ST-BK при 40 мм сзади спереди остаётся 70 мм.

Срезы столешницы защищают. Hansa требует закрыть края отверстия материалом, устойчивым к влажности, Bosch обрабатывает поверхности выреза жаропрочным герметиком. Мебель вокруг должна выдерживать нагрев: у Bosch от 90 °C, у Hansa облицовка и клей — от 100 °C. Столешница под Bosch должна выдерживать нагрузку около 60 кг.

Уплотнитель и герметик

Gorenje клеит уплотнитель на нижнюю сторону панели по всему периметру, а в общей инструкции марки советует отступить от края 2–3 мм. У Küppersbusch KI 8120.0 SR уплотнительная лента идёт с зазором около 2 мм от края, а для серии BHI*6* Hansa установку без уплотнителя запрещает вовсе.

С силиконом производители расходятся. Gorenje допускает силиконовый герметик, если он выдерживает не меньше 160 °C. Kuppersberg для газовой FQ 62 W силикон запрещает, а Küppersbusch объясняет запрет прямо: прибор потом нельзя будет демонтировать. Bosch наносит жаропрочный герметик на срезы выреза, а силиконом закрывает только швы плитки.

Крепление

Снизу панель держат скобы, прижимы, кронштейны или пружины. У Gorenje, Maunfeld и Haier четыре скобы, у газовой Darina 1T1 BGC341 12B — четыре прижима, у Gefest ПВГ 2232 — два кронштейна, а Beko крепит индукционную HII64200FMTW монтажными пружинами.

Вся установка варочной панели в столешницу своими руками укладывается в шесть шагов — от разметки до подключения.

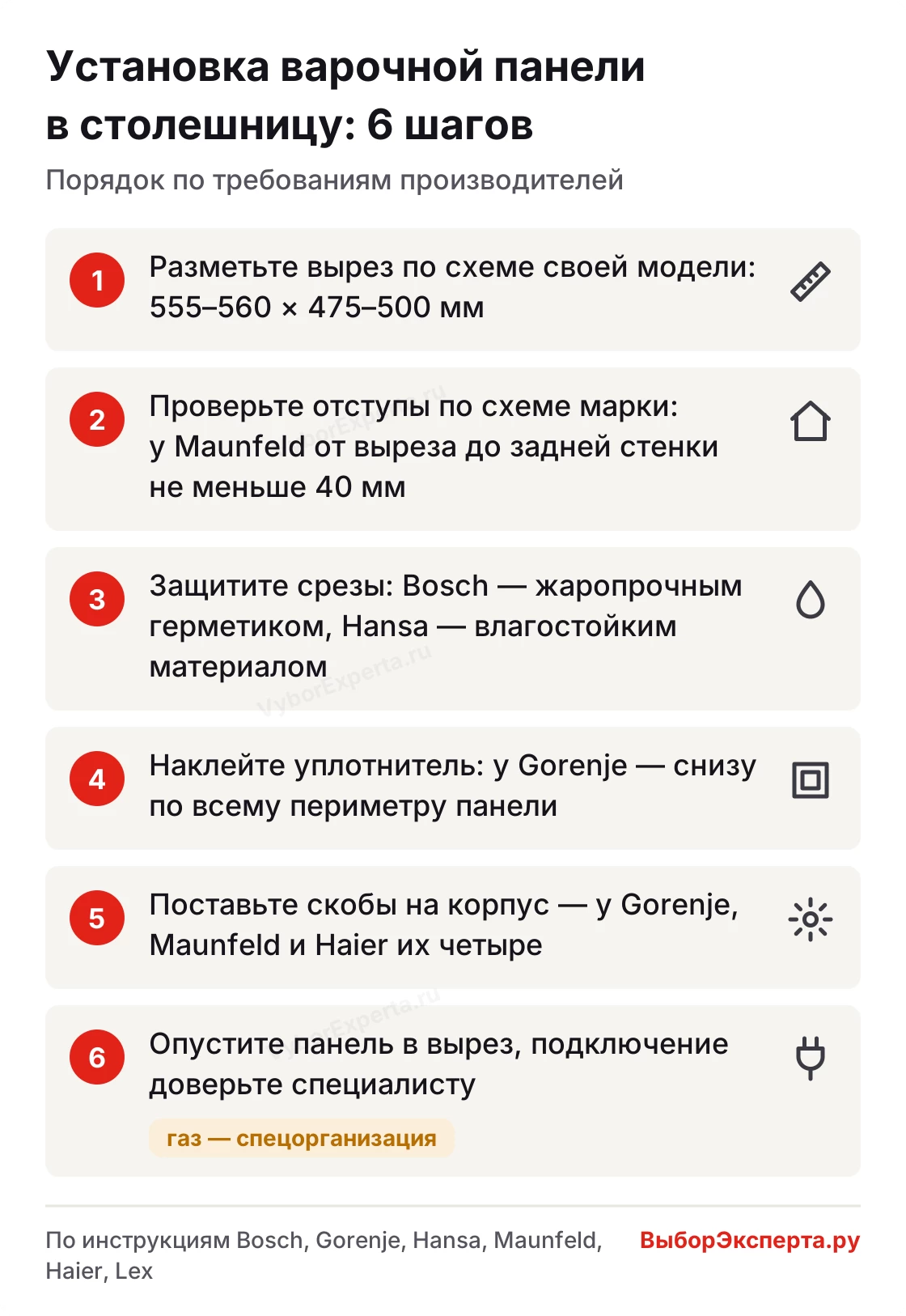

Установка варочной панели в столешницу своими руками: от разметки выреза по схеме до крепления скобами

Последний шаг — подключение к сети, и его я оставляю специалисту: это отдельная работа со своими правилами.

Установка газовой варочной панели в столешницу

Вырез, уплотнитель и крепёж у газовой панели устроены так же, как у индукционной, а вот подключение к газу и замена газового оборудования — работа специализированной организации.

Самостоятельная замена указанного оборудования его владельцем без привлечения специализированной организации не допускается.

За самовольную замену газового оборудования без специализированной организации КоАП, ст. 9.23, ч. 4, предусматривает для граждан штраф от 5 до 10 тысяч. Darina и Gefest пишут то же: панель подключает специализированная организация или организация, имеющая право на подключение газовых приборов.

Гибкую подводку при врезке оставляют доступной: Gefest и Darina требуют, чтобы шланг был открыт для осмотра по всей длине, Gefest — чтобы он не проходил в зоне высоких температур. СП 402.1325800.2018 рекомендует шланг не длиннее 1,5 м, столько же допускают Bosch и Electrolux KGG64362S, Weissgauff HGG 641 BV — до 2000 мм. Между газовым краном и шлангом СП 402 требует диэлектрическую вставку, а сам кран при присоединении на уровне штуцера ставят в доступном месте, не ближе 0,2 м от боковой поверхности плиты. Утечку Electrolux проверяет мыльным раствором, а не пламенем.

Когда газовую плиту встраивают в кухонный гарнитур, отступы от стен считают отдельно. СП 402, п. 5.3, требует для плит не меньше 60 мм до стены из негорючих материалов, в том числе до боковой, а для встроенной варочной поверхности отсылает к правилам противопожарного режима и требованиям изготовителя. У Lex GVG 642A это 55 мм до боковой или задней стены, у Darina — 30 мм сзади и 50 мм сбоку, у Gefest ПВГ 2232 — 35 мм сзади и 180 мм сбоку. Где норма и требование марки расходятся, я беру большее значение. Газовую плиту СП 402 требует с системой газ-контроля, которая прекращает подачу газа.

Над плитой марки меряют от разных точек — до навесного шкафа, вытяжки или гарнитура, — и разброс у газовых шире. У индукционных панелей это 650–760 мм: Gorenje — 650 мм до навесного шкафа, Weissgauff HI и Haier — 760 мм до шкафа, Kuppersberg — 760 мм до гарнитура. У газовых — 650–1000 мм: Bosch — 650 мм до вытяжки, Lex — 650–700 мм в зависимости от вытяжки, Weissgauff HGG 641 BV — 650 мм с вытяжкой и 700 мм без неё, Darina — 1000 мм до оборудования над плитой.

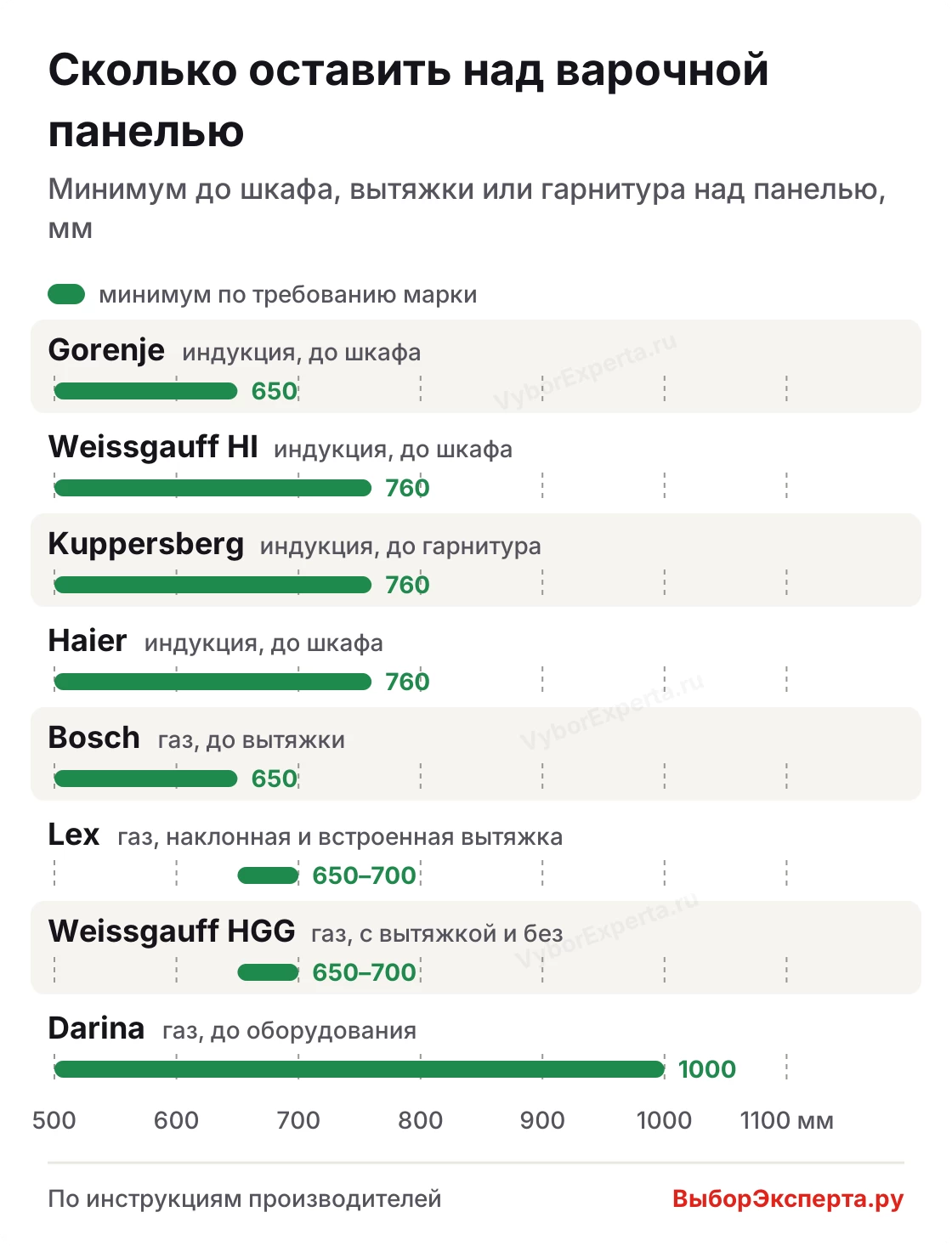

У индукционных панелей над плитой оставляют 650–760 мм, при установке газовой варочной панели в столешницу — 650–1000 мм

Если повесить вытяжку на нужной высоте некуда, остаются варочные панели со встроенной вытяжкой: вытяжной канал у них в самой панели.

Как снять варочную панель со столешницы и поставить новую в старый вырез

Bosch велит сначала отключить панель от сети, а потом вытолкнуть её снизу. Gorenje, если панель сидела на силиконе, сначала удаляет герметик подходящим инструментом и только потом подталкивает панель снизу.

Новая панель встанет в старый вырез, если её корпус перекрывает его края. Считаю просто: из ширины и глубины корпуса вычитаю размеры выреза и делю на два — это нахлёст с каждой стороны. В старый вырез 560×490 мм Haier HHY-Y64SVB с тем же вырезом встаёт без допила, корпус 590×520 мм перекрывает края на 15 мм. Gorenje GI6432BSCE такой проём корпусом тоже перекроет на 15 мм, но её вырез — 560×480 мм с допуском +1 мм, и старый проём глубже её требования на 10 мм. После Darina с вырезом 555×475 мм под Bosch PUE611BB5E придётся допилить 5 мм по ширине и 15 мм по глубине.

Когда размер выреза известен, панель подбираю под него: стеклокерамические и электрические панели на 2–5 конфорок сравниваю по вырезу и корпусу из таблицы выше.

Для газа тот же подход: из тех, у кого корпус перекроет старый вырез, я смотрю газовые панели с газ-контролем.

Вопросы об установке варочной панели в столешницу

Итог

Установка варочной панели в столешницу сводится к трём проверкам: вырез по схеме своей панели, столешница нужной толщины — у большинства марок от 28–30 мм — и ничего из запрещённого производителем под панелью. Газ подключает только специализированная организация. Если старый вырез уже есть, начните с замера и подберите под него электрическую варочную панель с подходящим корпусом.
