Ошибка E10 на котле Baxi (Бакси): что означает и как устранить

Ошибка E10 на котле Baxi означает, что давление в отоплении упало ниже 0,5 бар и реле давления не даёт разжечь горелку. Подпитайте холодную систему краном заполнения до 1–1,5 бар по манометру. Так код работает на ECO-4s, ECO Four, ECO Home, Main Four, Main 5, Luna-3 и ECO Life. У трёх линеек иначе: на ECO Nova тот же сбой обозначен кодом F37, на Luna-3 Comfort — 10E, а на Duo-tec Compact E10 говорит об ошибке датчика уличной температуры, и подпитка там не поможет.

Что означает ошибка E10 на котле Baxi

Реле минимального давления — в инструкциях его называют и гидравлическим прессостатом — стоит в контуре отопления и разрешает розжиг, только пока давление выше 0,5 бар. Упало ниже — контакты размыкаются, на дисплее появляется код ошибки E10, а у ECO-4s, Main Four, Main 5 и ECO Life ещё и значок низкого давления. В инструкции ECO Classic назначение реле сказано прямо: оно не даёт горелке работать без теплоносителя.

В таблице — какой код означает низкое давление на каждой линейке Baxi и где на ней смотреть давление.

Код E10 значит низкое давление на восьми линейках из одиннадцати, и в этом ловушка для владельцев Duo-tec Compact: там E10 — датчик уличной температуры, а нехватку воды котёл показывает кодом 118. Подпитывать систему по коду E10 на этом котле бесполезно.

F37 на ECO Nova, 10E на Luna-3 Comfort и E10 на Duo-tec

На ECO Nova низкое давление обозначено кодом F37 — «Разомкнуты контакты реле минимального давления контура отопления». Коды с буквой F на этой линейке блокируют розжиг без остановки котла и гаснут сами, когда причина устранена. Давление цифрой ECO Nova показывает в параметре i08 меню In.

Luna-3 Comfort пишет код в обратном порядке, 10E, а давление выводит в меню INFO параметром P BAR: кнопку IP держат не меньше 3 секунд. Duo-tec Compact называет низкое давление кодом 118 — «Чрезмерно низкое давление в контуре отопления» — и показывает его цифрой в пункте 05 меню информации.

Цифрой давление показывают Luna-3 Comfort, ECO Nova и Duo-tec Compact, по инструкциям остальных линеек его проверяют по манометру. Если старый котёл решено менять, этот пункт стоит добавить к мощности и КПД при выборе из лучших газовых котлов для дома.

Какое давление должно быть в газовом котле Baxi

По инструкциям линейки делятся на две группы. ECO-4s, ECO Four, ECO Home, Main Four, Luna-3, Luna-3 Comfort, ECO Classic и ECO Nova допускают на холодной системе 0,7–1,5 бар, Main 5, ECO Life и Duo-tec Compact — 1–1,5 бар. Нижний порог у всех линеек, где он указан, — 0,5 бар: ниже горелка не включится. Предохранительный клапан у них настроен на 3 бар, выше вода уходит через него.

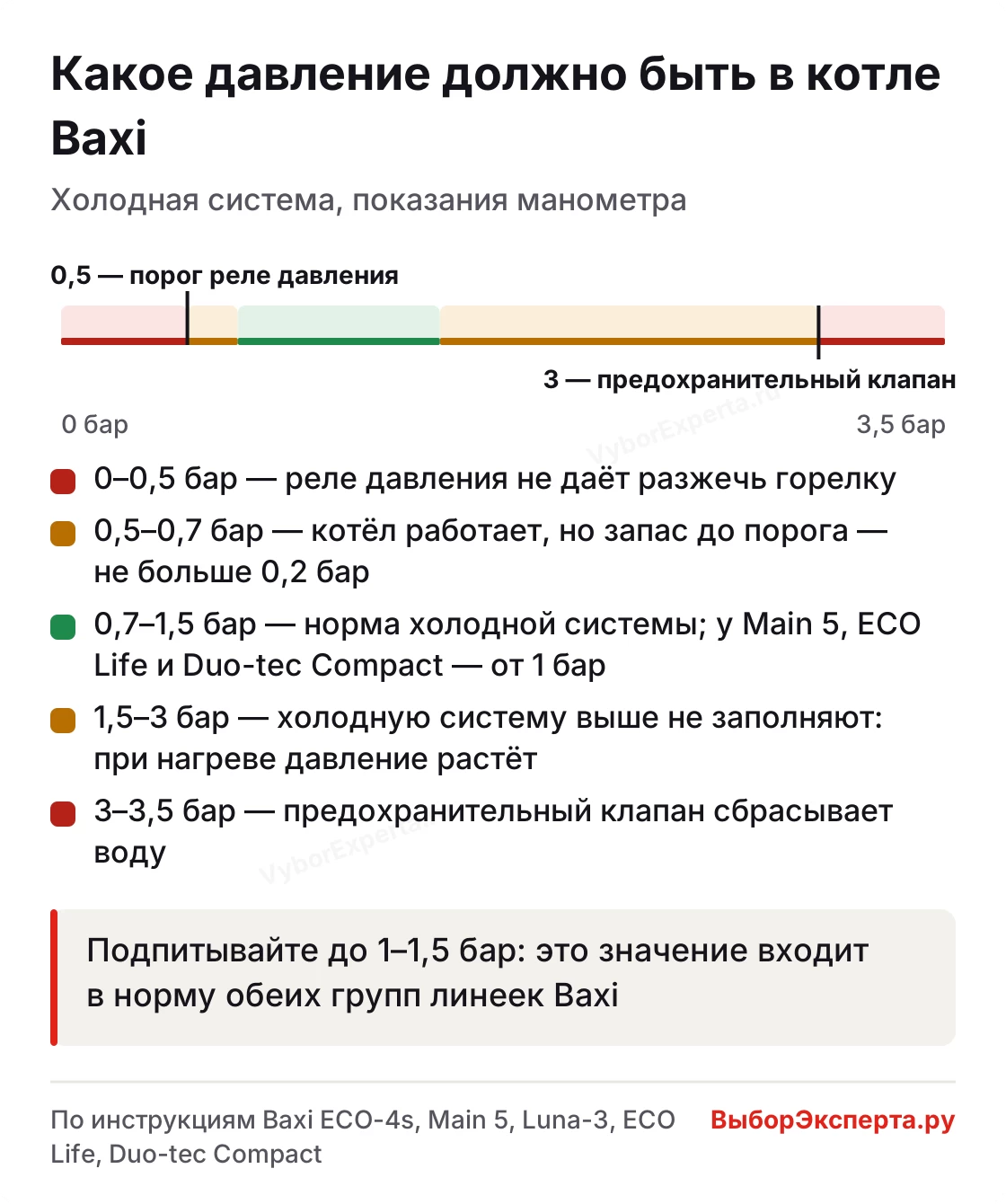

Давление смотрят на холодной системе: при нагреве вода расширяется, и стрелка манометра уходит вверх. На шкале от 0 до 3,5 бар ниже собраны нормы из инструкций Baxi в одну картинку.

Норма давления холодной системы для котлов Baxi по инструкциям: порог реле 0,5 бар, клапан 3 бар

Значение 1–1,5 бар входит в норму обеих групп, поэтому подпитывать я советую именно до него. При нижней границе 0,7 бар до порога реле остаётся всего 0,2 бар.

Как исправить ошибку E10 на котле Baxi: подпитка по шагам

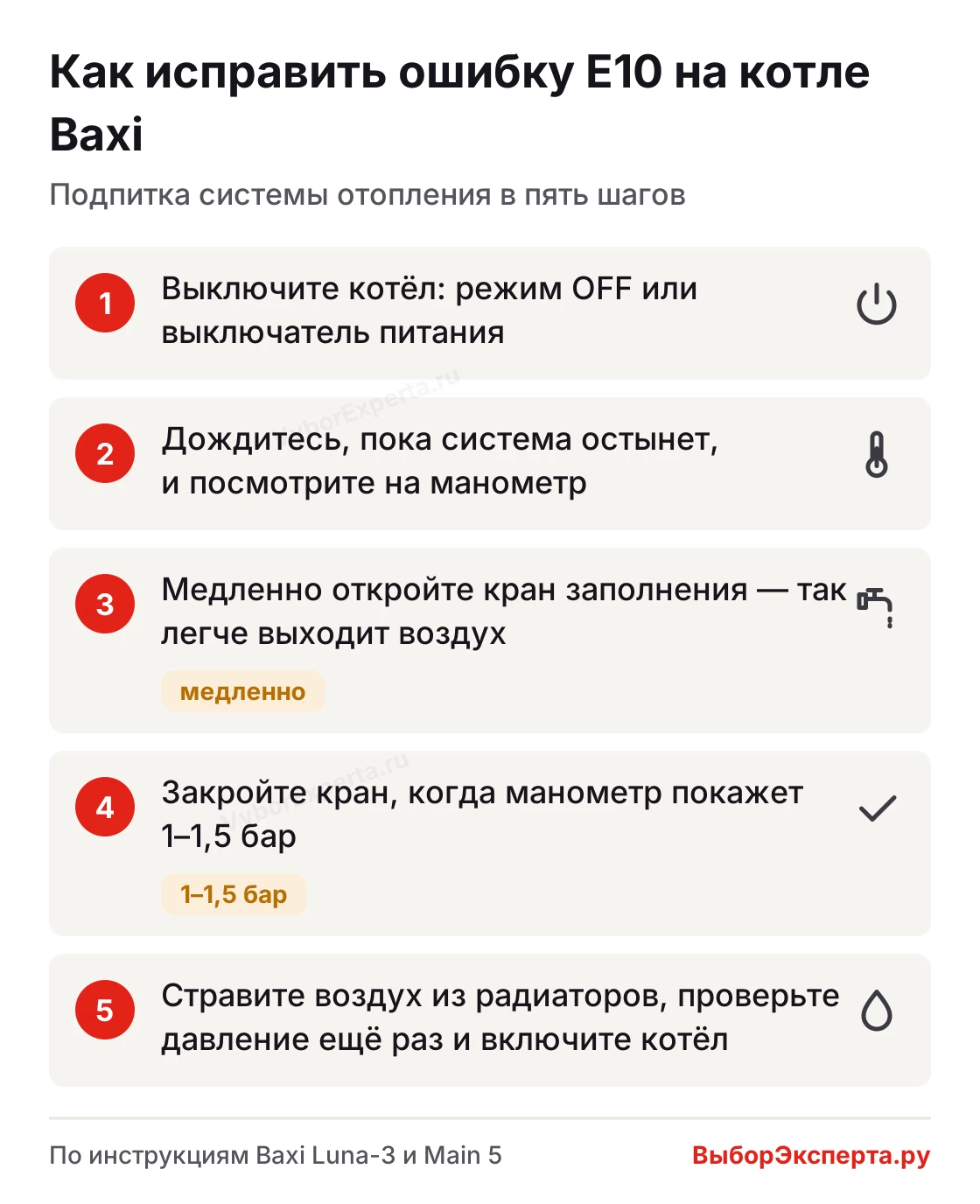

Подпитка — главное действие при E10, которое инструкции Baxi отдают владельцу. В инструкциях кран называется краном или вентилем заполнения, на схеме ECO Nova — краном подпитки, и открывают его медленно: так из системы легче выходит воздух. Инструкция Luna-3 требует перевести котёл в режим OFF, инструкция Main 5 — обесточить его двухполюсным выключателем. Если на радиаторах стоят термостатические клапаны, Main 5 советует открыть их перед подпиткой. Порядок, как исправить ошибку E10 на котле Baxi подпиткой, — на схеме.

Подпитка при ошибке E10: котёл выключен, система остыла, кран заполнения открывают медленно до 1–1,5 бар

После стравливания воздуха из радиаторов снова проверьте манометр и при необходимости доведите давление до 1–1,5 бар. В таблицах неисправностей ECO-4s, ECO Four, Main 5 и Luna-3 действие при E10 одно — проверить давление, кнопку сброса для этого кода они не называют. На ECO Classic E10 — предупредительный код: котёл не останавливается, а только не даёт команду на розжиг, пока реле не замкнётся.

Если газовый котёл Baxi выдаёт ошибку E10, хотя давление в норме, дело в реле — об этом последний раздел. Если код вернулся через какое-то время, вода откуда-то уходит.

Почему ошибка E10 появляется снова

При частой подпитке инструкция ECO-4s прямо отправляет к обслуживающей организации: давление само не уходит, уходит вода. Я начинаю с двух мест — соединений труб и радиаторов и вывода предохранительного клапана.

Клапан на 3 бар в инструкциях Main 5, Luna-3 и ECO Four подключают к сливу через сифон или воронку. Мокрый вывод после нагрева значит, что клапан срабатывал и выпускал воду. Сливать через этот клапан воду нельзя.

Категорически воспрещается использовать его для слива воды из системы отопления

Срабатывание клапана связано с расширительным баком. Он принимает воду, которая расширяется при нагреве: с 10 до 80 °C её объём растёт на 2,87 %. Сколько воды бак сможет принять, зависит от его объёма, давления воздуха за мембраной и того, до скольки подпитана холодная система. Предельный объём системы я посчитал по закону Бойля — Мариотта с рабочим пределом 2,5 бар, на 0,5 бар ниже уставки клапана. В таблице — на какой объём системы рассчитан бак каждой линейки при двух давлениях заполнения.

Подпитка до 1,5 бар вместо 1 почти вдвое срезает запас бака. Возьмём систему на 60 литров с баком 6 л: заполнили до 1 бар — на горячей около 2,2 бар. Заполнили до 1,5 — по расчёту вышло бы около 3,8 бар, поэтому на 3 барах откроется клапан и выпустит часть воды. У Luna-3 с баком 10 л та же картина на системе в 100 литров: около 2,2 бар при заполнении до 1 бар и около 3,8 по расчёту при заполнении до 1,5.

Запас из таблицы верен, пока бак накачан по паспорту. Проверку давления в расширительном баке инструкция Main 5 включает в ежегодное техобслуживание.

Объём своей системы прикидывают по приборам, ориентир — около 10,5 л воды на киловатт мощности радиаторов. Дом с радиаторами на 12 кВт держит около 126 литров — больше, чем рассчитан обслуживать любой встроенный бак из таблицы, и такой системе нужен дополнительный расширительный бак.

В системе с водяным тёплым полом ориентир выше — около 17 л на киловатт, и пол на 7 кВт уже даёт около 119 литров. Это стоит держать в голове ещё при выборе труб для водяного тёплого пола и раскладке контуров.

Если пол подключён к котлу через смесительный узел для тёплого пола, его контур входит в общий объём, и литры считают по всему дому, а не только по радиаторам.

Давление в норме, а E10 горит: реле и проводка

Когда манометр показывает 1–1,5 бар, а код не гаснет, дело уже не в воде. Таблица установщика в инструкции Main 5 называет для E10 три причины: давление ниже 0,5 бар, неисправный гидравлический прессостат и обрыв его проводки. Инструкция ECO Life добавляет нарушенный контакт между платой и реле минимального давления.

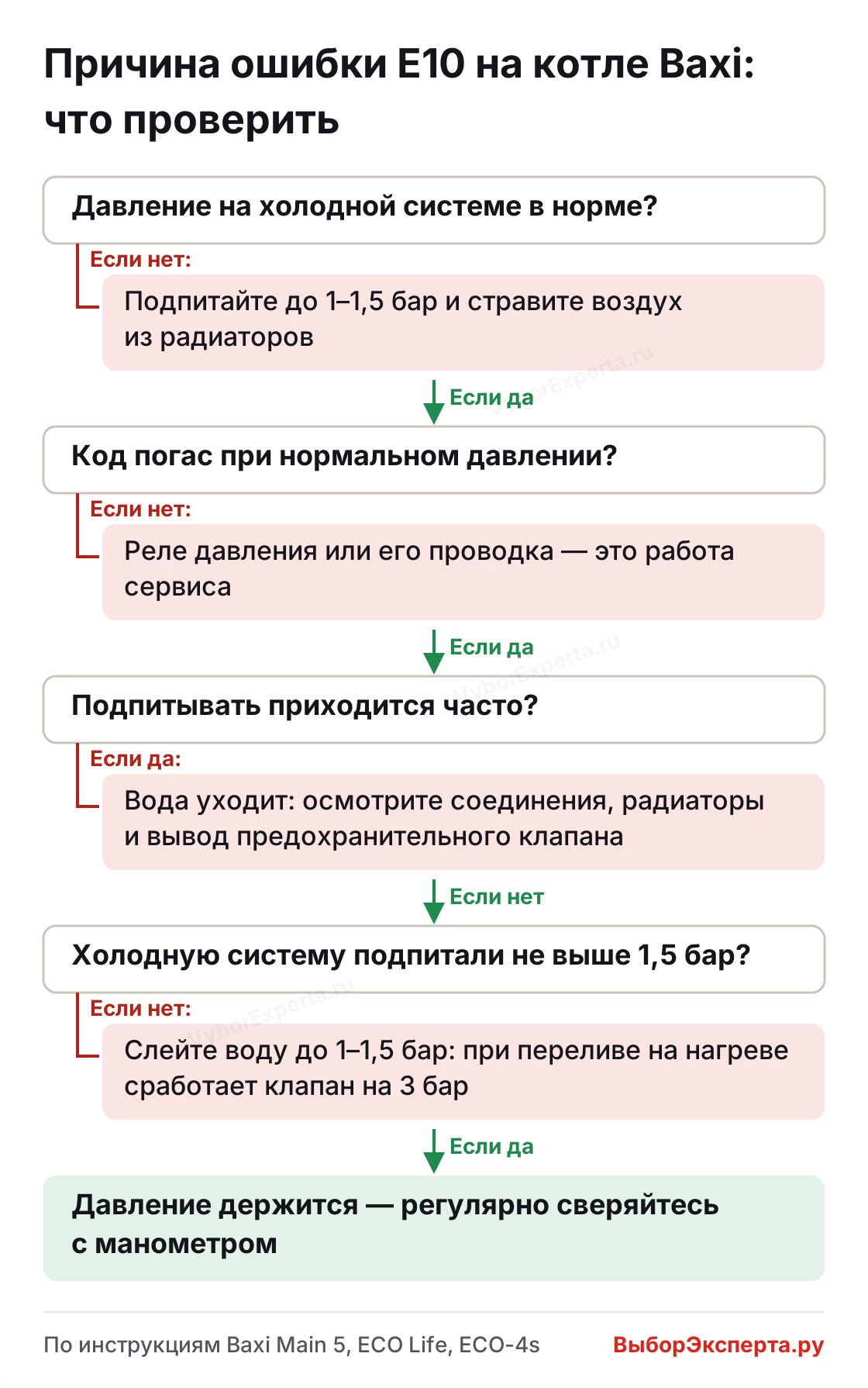

Проверка реле и проводки — работа сервисного инженера: при повторной E10 инструкции ECO-4s, ECO Four, Main Four и Luna-3 направляют в обслуживающую организацию. Найти причину ошибки E10 на котле Baxi до его приезда помогает простой порядок — от давления к реле и утечкам.

Если ошибка E10 возвращается: давление, реле, утечка и перелив — по порядку

E01 и E03 в таблице ECO-4s — уже не вода: это отсутствие зажигания и срабатывание датчика тяги, и подпитка на них не влияет.

Вопросы об ошибке E10 на котлах Baxi

Итог: что делать при ошибке E10

На восьми линейках из таблицы ошибка E10 на котле Baxi — сигнал низкого давления, и первый шаг один: подпитать холодную систему до 1–1,5 бар. На ECO Nova давление ищут под кодом F37, на Luna-3 Comfort — под кодом 10E, а на Duo-tec Compact E10 указывает на датчик уличной температуры. Код возвращается — проверяйте утечки и вывод клапана, не переливайте систему, а если давление в норме, вызывайте сервис к реле.
