Ошибка 03 на котле Навьен (Navien): что означает и как устранить

Ошибка 03 на котле Навьен значит, что после попытки розжига котёл не увидел пламя: газ не дошёл до горелки, не было искры или датчик ионизации не поймал сигнал. Две проверки владелец делает сам — открыт ли газовый кран перед котлом и не перекрыл ли газ счётчик, — а затем перезапускает котёл по инструкции. Если код вернулся, дальше работа сервиса: горелка, электроды, давление газа, заземление.

Важно не спутать 03 с соседним кодом. Если пламя горело и пропало посреди нагрева, Navien Deluxe S покажет 12 — это другая неисправность.

Что означает ошибка 03 на котле Навьен

В инструкциях линейки Navien Deluxe кодов, связанных с пламенем, три. У Navien Deluxe 13–40K код 03 стоит в группе «Топливная система» и называется «Нет розжига», рядом записаны 04 — «Ложное пламя» и 12 — «Отсутствие пламени». У Deluxe Coaxial 10–30K формулировка та же: 03 — «Нет розжига».

Сервисная документация Navien Deluxe S уточняет смысл: 03 — «Отсутствие сигнала о наличии пламени», то есть котёл не получил от датчика подтверждения, что горелка горит. Это код третьего уровня, и после него нужен ручной перезапуск. Код 12 у этой серии означает, что пламя пропало во время сгорания, а после 04, когда датчик видит несуществующее пламя, Deluxe S перезапускается сам.

В руководстве Deluxe S Coaxial 13/16/20/24/35K коды записаны с буквой: Е03 — «Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени», Е12 — «Потухание». Если у вас Navien Ace или другая серия, сверьте расшифровку с паспортом своей модели: даже у Deluxe и Deluxe S формулировки разные.

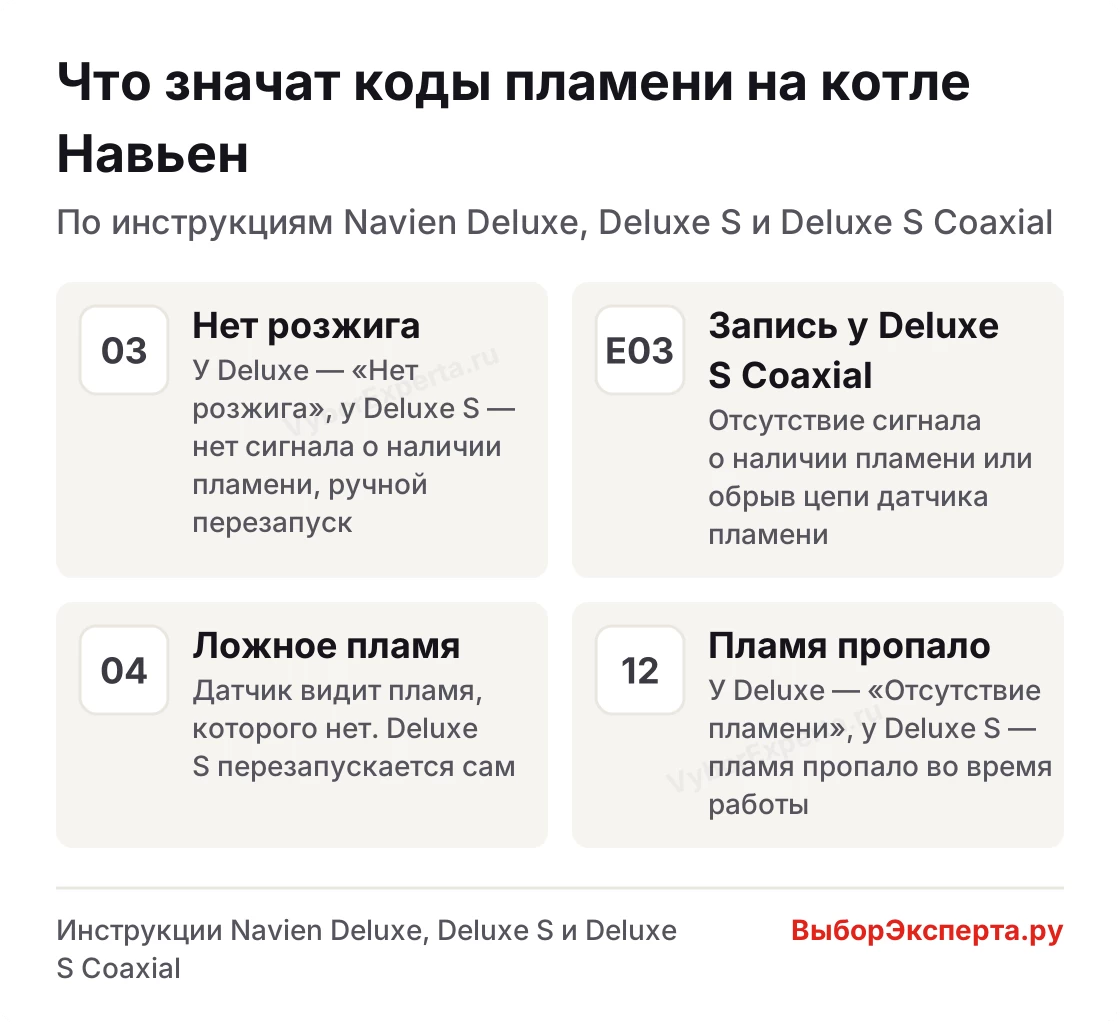

Что означает ошибка 03 на котле Навьен и чем она отличается от 04 и 12, удобно держать перед глазами в одной схеме:

Ошибка 03 на котле Навьен связана с розжигом, а код 12 у Deluxe S — с пламенем, которое пропало во время работы

Почему котёл Навьен не зажигается и выдаёт ошибку 03

Разберу причины по порядку: газ, искра и датчик пламени, напряжение в сети. Последнее подозревают чаще, чем оно того заслуживает, — ниже покажу на допусках.

Газ не доходит до горелки

Самая простая причина записана прямо в таблице неполадок Navien Deluxe: для кода 03 там указано «Газовый кран закрыт», а действие — открыть его. С крана на опуске к котлу и начинайте.

Вторая причина находится снаружи котла — счётчик газа с запорным клапаном. По описанию типа в Госреестре средств измерений у счётчика СГД Smart клапан закрывается сам при разряде или отключении батареи, вскрытии батарейного отсека или пломб, расходе выше 1,2 от максимального и по команде сигнализатора загазованности. Открывается он командой сервера системы учёта, поэтому перезапуск котла газ не вернёт. При выборе счётчика газа для дома с котлом стоит заранее выяснить, есть ли у модели такой клапан и как его открывают.

Если кран и счётчик в порядке, мастер проверяет давление газа. Допуск на входе у Navien Deluxe — 10–25 мбар природного газа, а на обложке инструкции рекомендован диапазон 13–18 мбар; у Deluxe S на природном газе те же 10–25 мбар. При ежегодном обслуживании Deluxe S Coaxial на газовом клапане заново выставляют минимальное и максимальное давление.

Нет искры или датчик не видит пламя

Ионизационный контроль пламени устроен так: слабый ток проходит через пламя на заземлённый корпус горелки. Сигнал измеряется единицами микроампер, поэтому его гасят нагар на электроде, смещённый электрод с неверным зазором или плохое заземление корпуса. Если в смотровом окне видно, что пламя вспыхнуло и погасло, а на дисплее 03, искать стоит именно в этой цепи: электрод, зазор, заземление.

Заземление и фазировка — пункты первого пуска. В регламенте ввода в эксплуатацию Navien Deluxe S Coaxial записано: проверить напряжение и фазировку, наличие заземления, поставить диэлектрическую муфту между котлом и запорным краном на газопроводе. Инструкция Deluxe добавляет требования к розетке: не ближе 300 мм от котла, без удлинителей и переходников, заземление — после установки. Если котёл только что смонтировали и он сразу выдаёт 03, мастеру первого пуска есть что перепроверить по этому списку.

Напряжение в сети

Прежде чем покупать стабилизатор при ошибке 03, сверьте напряжение в розетке с допусками котла. В таблице — входное давление газа и напряжение для двух серий.

У Deluxe защитный чип SMPS при колебаниях ±30 % от 230 В, то есть от 161 до 299 В, сохраняет работу котла без сбоев и остановок, у контроллера Deluxe S рабочий диапазон 154–286 В. Пока напряжение в розетке укладывается в эти границы, к ошибке 03 оно отношения не имеет, и начинать стоит с газа и электродов. Стабилизатор напряжения регламент первого пуска Deluxe S Coaxial велит ставить при необходимости — после замера напряжения в сети.

Как устранить ошибку 03 самостоятельно и когда вызывать мастера

Границу между владельцем и мастером задают правила. По Правилам пользования газом техническое обслуживание и ремонт газового оборудования в доме и квартире выполняет специализированная организация по договору, а обслуживание проводится не реже раза в год. Инструкция Navien Deluxe требует своего: установка и ремонт — только авторизованным сервисным центром, проверка — не реже раза в год, ремонт газовых труб — газовая служба.

Владельцу остаётся то, для чего не нужно открывать корпус: открыть кран, проверить счётчик и перезапустить котёл. Порядок перезапуска в инструкции Deluxe расписан дословно:

Включите котёл и по истечении одной минуты после самодиагностики системы выключите его, а затем включите заново.

Если код вернулся, инструкция отправляет в авторизованный сервис. В регламент ежегодного обслуживания Deluxe S Coaxial входят как раз те узлы, что отвечают за розжиг: чистка горелки от пыли, сажи и нагара, проверка электродов розжига и ионизации, настройка газового клапана. Профилактику по этому регламенту проводят раз в 12 месяцев.

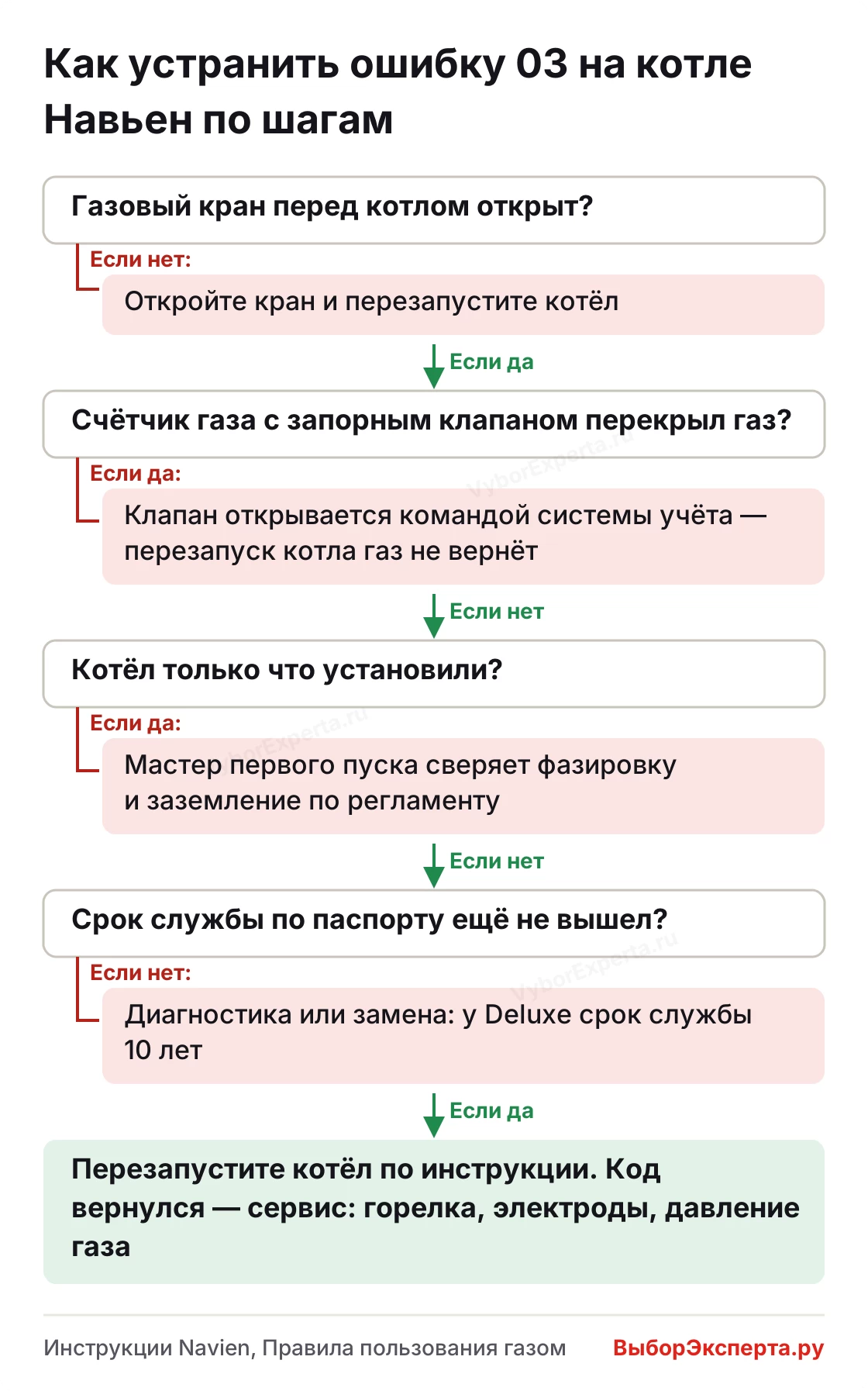

Как устранить ошибку 03 на котле Навьен по шагам — от газового крана до решения о замене:

Что владелец проверяет сам при ошибке 03 на котле Навьен и когда звонить в сервис

Ремонт или замена котла при повторяющейся ошибке 03

Срок службы Navien Deluxe по инструкции — 10 лет при регулярном обслуживании квалифицированным персоналом. Этот срок важен не только для ремонта: по Правилам пользования газом исполнитель вправе приостановить подачу газа, если у оборудования истёк нормативный срок службы, установленный изготовителем, а положительного заключения технического диагностирования нет. Перед этим заказчик получает два уведомления.

Поэтому повторяющуюся 03 на котле, у которого вышел срок службы по паспорту, я разбираю в два шага: сначала диагностика, которая скажет, можно ли пользоваться котлом дальше, потом сравнение стоимости ремонта с покупкой нового. Для второго шага пригодится сравнение газовых котлов для дома.

Вопросы об ошибке 03 на котлах Навьен

Итог

Ошибка 03 на котле Навьен — котёл не получил сигнал пламени после розжига. Откройте газовый кран, проверьте счётчик и перезапустите котёл по инструкции; вернулся код — вызывайте сервис. Если срок службы по паспорту вышел (у Deluxe это 10 лет) и 03 повторяется, сравните ремонт с заменой и посмотрите, какой новый газовый котёл встанет на место старого.
