Ошибка E03 на котле Бакси (Baxi): что означает и что делать

Ошибка E03 на котле Бакси в большинстве серий с закрытой камерой — Luna-3 Fi, ECO Four, ECO-4s, Main Four, ECO Life, ECO Classic — значит, что пневмореле не почувствовало тяги. У атмосферных версий i тот же код ставит термостат тяги. В двух сериях смысл другой: у ECO Nova E03 означает перегрев, у Main 5 и ECO-5 Compact — ошибку настройки платы.

У Luna-3, ECO Four, ECO-4s и Main Four инструкция при E03 сброс не предлагает: сразу обслуживающая организация. Сам владелец определяет серию, осматривает выход дымохода и там, где перезагрузка разрешена, делает её — а при повторе кода тоже звонит в сервис.

Что означает ошибка E03 на котле Baxi в разных сериях

Прежде чем искать причину, смотрю на табличку котла. Код один, а смысл у него в линейке Baxi разный: в одной серии это тяга, в другой перегрев, в третьей плата. Таблица собрана по таблицам неисправностей из инструкций Baxi и сервисной методичке производителя, строку ищите по названию серии с таблички.

Из таблицы видно главное: у ECO Nova и Main 5 трубки, вентилятор и дымоход к коду E03 отношения не имеют. Владелец ECO Nova, который продувает пневмореле по видео для Luna-3, ищет не там: тягу эта серия показывает кодом E05, когда контакты реле давления воздуха разомкнуты 30 секунд при работающем вентиляторе. У Main 5 и ECO-5 Compact E03 значит, что на плате неверно задан параметр F43, и правит его авторизованный сервисный центр.

Напольный чугунный котёл Baxi SLIM буквенных кодов на панели не показывает. У атмосферных версий i и iN срабатывание термостата тяги отмечает мигание индикатора 10, а у турбированных Fi и FiN прессостат после устранения причины перезапускает котёл сам.

Почему срабатывает датчик тяги: причины E03

Датчик тяги в котле Baxi — предохранительное устройство: он отключает горелку, когда дымовые газы уходят хуже, чем рассчитано. В сервисной методичке производителя неисправность самого датчика стоит в списке причин рядом с дымоходом, вентилятором и контактами.

Турбированные котлы Fi и F

Для моделей с закрытой камерой методичка Baxi перечисляет девять причин E03:

• заужение дымохода или воздуховода;
• превышена максимальная длина дымоотводящих труб;
• неисправно само пневмореле — датчик тяги;
• нет контакта между платой и пневмореле;
• неисправен вентилятор;
• нет контакта между платой и вентилятором;
• устройство Вентури расплавилось или засорено;
• в трубки между пневмореле и устройством Вентури попала вода;
• трубки подключены к пневмореле наоборот.

Перепутанные трубки появляются после того, как их снимали при ремонте или чистке. Если E03 впервые загорелся сразу после визита мастера, эту причину стоит назвать ему первой.

Атмосферные котлы i

У котла с открытой камерой E03 ставит термостат тяги. Методичка называет пять причин: заужение дымохода, нет начального вертикального участка длиной не меньше двух диаметров дымохода, недостаточная тяга, неисправен сам термостат и нет его контакта с платой. Разрежение в дымоходе при проверке должно быть не меньше 3–5 Па.

Запрещается отключать данное предохранительное устройство!

Эта строка в инструкции Luna-3 стоит под описанием термостата тяги атмосферной версии 240 i. Три причины из пяти касаются дымохода и тяги, поэтому при частом срабатывании термостата начинают с трубы.

Котёл Бакси показывает ошибку E03: как устранить самостоятельно и где остановиться

Видео, где пневмореле снимают и продувают, показывают работу, которую по правилам делает не владелец. По Правилам, утверждённым постановлением Правительства № 410, ремонт газового оборудования выполняет специализированная организация по договору о техническом обслуживании, и заказчик с исполнителем не могут быть одним лицом. В частном доме котёл и газовый счётчик относятся к внутридомовому газовому оборудованию, в квартире — к внутриквартирному, и в обоих случаях их обслуживают по такому договору.

Что остаётся владельцу, задаёт Инструкция по безопасному использованию газа, утверждённая приказом Минстроя № 1614/пр. Пункт 4.3 обязывает проверять тягу до включения и во время работы, пункт 6.34.2 запрещает пользоваться оборудованием при отсутствии тяги в дымоходе. Вместе с таблицами неисправностей Baxi это даёт короткий порядок действий.

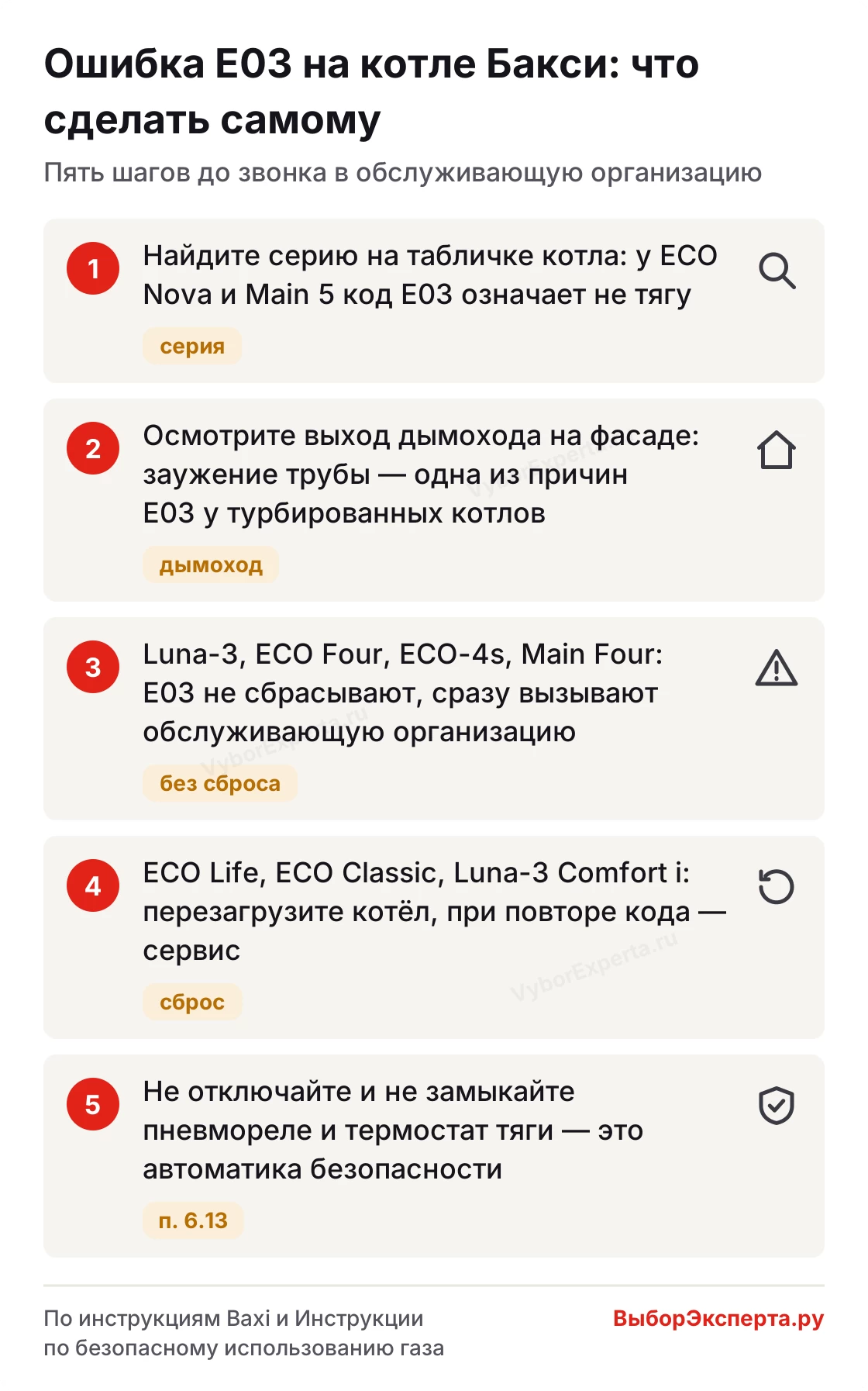

Как устранить ошибку E03 на котле Бакси самостоятельно и где остановиться — порядок по инструкциям Baxi

У Luna-3, ECO Four, ECO-4s и Main Four кода E03 нет среди тех, что владелец сбрасывает сам: инструкция при нём сразу отправляет в обслуживающую организацию. Кнопкой сброса эти серии снимают E01, E02 и E35, и для них действует ещё одно правило: пять попыток перезапуска подряд, после чего котёл блокируется и его выключают на несколько секунд. При E03 этот путь не предусмотрен.

Перезагрузка при E03 разрешена в других сериях. У ECO Life ошибку снимают клавишей, которую держат не меньше 2 секунд, если рядом с кодом горит буква R. У ECO Classic ручку поворачивают в положение «ВЫКЛ/ПЕРЕЗАГРУЗКА», у Luna-3 Comfort i нажимают OK. У ECO Nova, где E03 — перегрев, клавишу сброса держат не меньше 2 секунд, а после пяти неудачных попыток загорается F13. Код вернулся — в любой из этих серий дальше работает сервисный центр.

Прессостат подбирают по артикулу

Если мастер решил менять пневмореле, полезно знать: детали у соседних моделей разные. В каталоге запчастей Baxi пневмореле 628610 рассчитано на 0,68 мбар, то есть 68 Па. Оно стоит в Luna-3 280, 310 и 1.310 Fi, ECO Four 24F, ECO-4s, Main Four 240F и 18F; сейчас эта деталь не поставляется, и каталог указывает замену 721890300. Пневмореле 721890800 с уставкой 95–115 Па идёт в Luna-3 240 Fi и Luna-3 Comfort 240 Fi. Деталь от 310 Fi в котле 240 Fi срабатывает при другом разрежении, чем рассчитан котёл, поэтому в заявке на ремонт я указываю точную модель с таблички.

Длина дымохода: когда E03 закладывают при монтаже

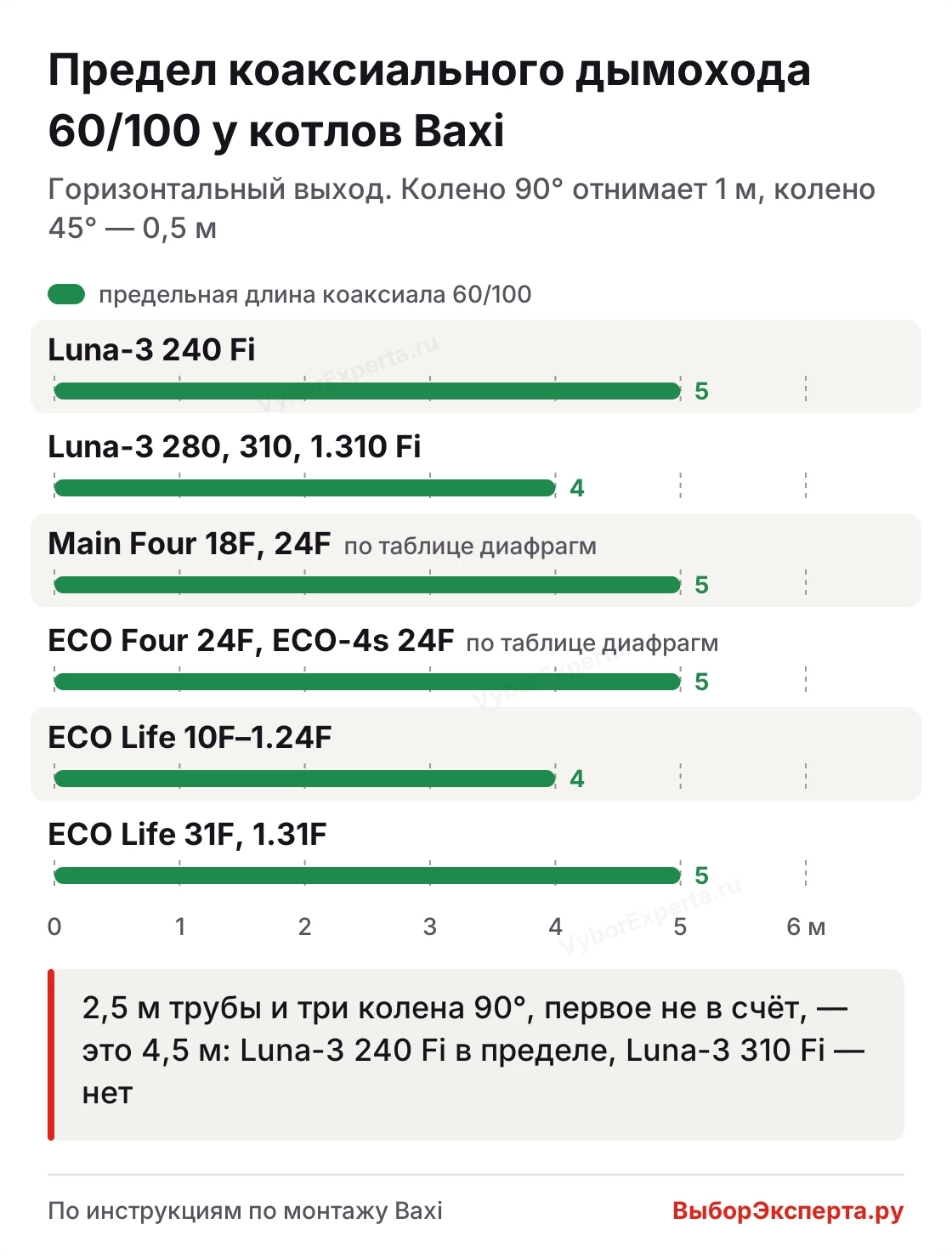

Если E03 горит с первого дня или появился после переноса котла, первым делом считаю дымоход. Инструкции Baxi по монтажу ограничивают длину коаксиальной трубы 60/100, и каждое колено эту длину съедает: колено 90° — 1 м, колено 45° — 0,5 м. У Luna-3, Luna-3 Comfort, ECO Four, ECO-4s и Main Four первое колено 90° у котла в расчёт не входит. Предел коаксиального дымохода 60/100 при горизонтальном выходе по моделям — на картинке.

Одна из причин ошибки E03 на котле Baxi — дымоход длиннее предела модели: 4 или 5 метров

Считаю на примере горизонтального выхода. Дымоход Luna-3 — 2,5 м прямой трубы и три колена 90°. Первое колено не считается, два оставшихся добавляют 2 м, итого 4,5 м. Для Luna-3 240 Fi с пределом 5 м это нормально. Для Luna-3 310 Fi, у которой, как у 280 и 1.310 Fi, предел 4 м, это превышение на 0,5 м, и пневмореле будет гасить горелку. Для другого варианта вывода инструкция Luna-3 даёт предел на метр меньше — 4 и 3 м, так что тот же расчёт стоит повторить по своей схеме.

У ECO Life запас меньше: коаксиал 60/100 при горизонтальном выходе для моделей от 10F до 1.24F — 4 м, с вертикальным наконечником — 2 м, у 31F и 1.31F — 5 и 3 м. Оговорки про первое колено в инструкции ECO Life нет, поэтому для неё считаю все колена. У ECO Four 24F, ECO-4s 24F и Main Four 18F и 24F таблица диафрагм в инструкции расписана до 5 м.

При раздельной системе 80/80 счёт мягче: колено 90° отнимает 0,5 м, колено 45° — 0,25 м, а суммарная длина воздуховода и дымохода больше. У ECO Life она до 25 м, у ECO Nova — до 15 м, у Luna-3 240 Fi — до 40 м, у 280, 310 и 1.310 Fi — до 25 м. Когда коаксиал в предел не укладывается, раздельная система даёт больший запас по длине, но её монтаж — тоже работа специализированной организации.

Вторая монтажная ловушка — диафрагма на выходе котла. У ECO Life от 10F до 1.24F диафрагма диаметром 43 мм на дымоходе нужна только при длине коаксиала до 1 м, длиннее — её не ставят. У ECO Nova при дымоходе длиннее 1 м диафрагму снимают. Забытая диафрагма на длинной трубе зауживает дымоход, и это та же первая причина из списка выше.

Переносят котёл в частном доме — вместе с ним переезжает и выход дымохода на фасаде. По СП 402.1325800.2018 отверстие ставят не ниже 2,0 м от земли, не ближе 0,5 м по горизонтали к окнам и дверям и не ближе 1,0 м к вентиляционным решёткам, а точное место задаёт инструкция производителя. Перенос — работа специализированной организации, и предел длины трубы для модели проверяют на том же этапе.

Если котёл меняете: дымоход под новую модель

Когда E03 возвращается после ремонтов, а котлу много лет, разговор заходит о замене. Ориентир по возрасту даёт сам производитель: у ECO Nova срок службы — не менее 10 лет. Замена тоже работа специализированной организации: Правила № 410 запрещают владельцу самостоятельно менять газовое оборудование, а гарантия ECO Nova действует, только если первый пуск сделала специализированная организация.

Новый котёл я выбираю под дымоход, который уже есть, а не наоборот. Возьмём тот же горизонтальный выход: 2,5 м трубы и три колена. Для Luna-3 240 Fi это 4,5 м при пределе 5 м — встаёт. Для ECO Life 1.24F считаются все колена, выходит 5,5 м при пределе 4 м, и трубу придётся переделывать. Модели с закрытой и открытой камерой собраны среди лучших газовых котлов для дома, а предел дымохода у выбранной модели стоит сверить по её инструкции до покупки.

Вопросы об ошибке E03 на котлах Baxi

Что делать при ошибке E03 на котле Бакси

Сначала серия: у большинства котлов Бакси E03 — тяга, у ECO Nova — перегрев, у Main 5 — плата. Дальше осмотр выхода дымохода и, если серия это разрешает, перезагрузка. У Luna-3, ECO Four, ECO-4s и Main Four, а также при повторе кода в любой серии — обслуживающая организация, которой стоит назвать точную модель с таблички.

Если дело дошло до замены, начните с длины дымохода, а затем выбирайте газовый котёл для дома, у которого предел трубы не меньше вашей эквивалентной длины.
